Filtr DPF — co to jest, jak działa i dlaczego się zapycha?

Filtr DPF zatrzymuje cząstki stałe powstające podczas spalania oleju napędowego. Przez większość czasu kierowca nie musi nic z nim robić: spaliny przepływają przez wkład, sadza odkłada się w jego wnętrzu, a układ sterowania silnikiem dba o okresowe jej usuwanie. Kłopoty zaczynają się wtedy, gdy filtr przyjmuje więcej zanieczyszczeń, niż potrafi usunąć, albo gdy samochód nie zapewnia warunków potrzebnych do regeneracji.

Nie każdy zapchany DPF jest jednak zużyty i nie każdy da się przywrócić do pracy dłuższą jazdą. O sposobie postępowania decyduje przede wszystkim to, co znajduje się we wkładzie oraz czy sam wkład jest cały. Inaczej zachowuje się świeża sadza, inaczej nagromadzony popiół, a jeszcze inaczej filtr zalany olejem po awarii silnika lub turbosprężarki.

Co to jest DPF i za co odpowiada w samochodzie?

Skrót DPF pochodzi od angielskiego określenia Diesel Particulate Filter. To filtr cząstek stałych przeznaczony do silników wysokoprężnych. Jego zadaniem jest ograniczanie ilości cząstek wydostających się z wydechu, w tym drobnej sadzy, której nie należy oceniać wyłącznie po widocznym dymie. Brak czarnej chmury za samochodem nie oznacza jeszcze, że silnik nie wytwarza cząstek.

DPF pracuje w układzie wydechowym, często w pobliżu silnika, gdzie łatwiej utrzymać odpowiednią temperaturę spalin. W zależności od konstrukcji może stanowić osobny element albo znajdować się we wspólnej obudowie z innymi częściami układu oczyszczania spalin. Dlatego metalowa puszka pod samochodem nie zawsze zawiera wyłącznie filtr. Ta różnica ma później znaczenie podczas diagnozy, doboru części i czyszczenia.

Filtr nie zapobiega powstawaniu sadzy w cylindrach. Zatrzymuje ją dopiero po opuszczeniu silnika. Jeżeli uszkodzony wtryskiwacz albo nieszczelny dolot powoduje nadmierne dymienie, DPF przez pewien czas może ukrywać objawy widoczne na końcu wydechu. Sam nadal przyjmuje jednak zwiększoną ilość zanieczyszczeń. Z tego powodu jego szybkie zapełnianie bywa skutkiem innej usterki, a nie początkiem całego problemu.

Jak zbudowany jest filtr cząstek stałych?

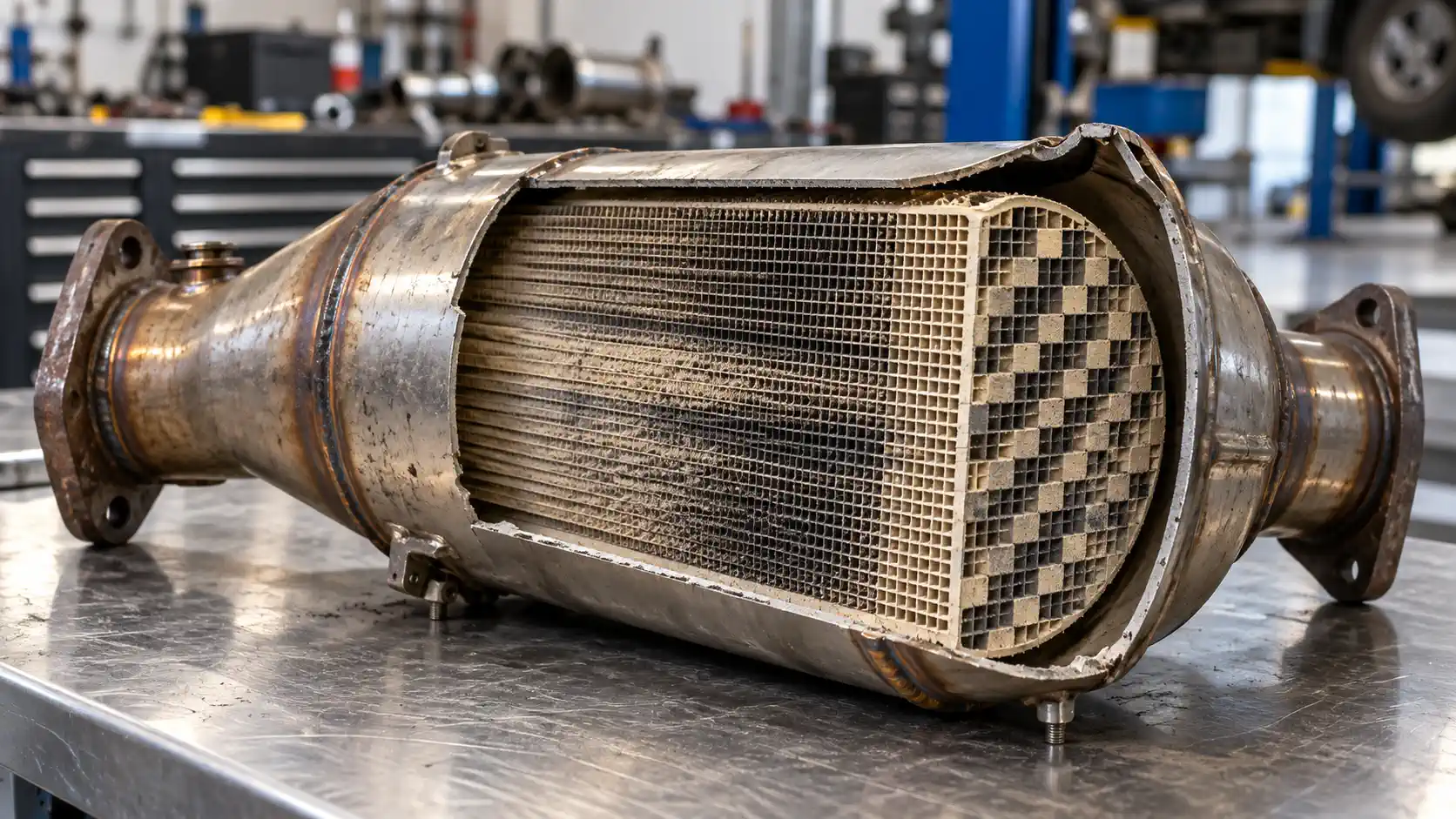

W typowym DPF wewnątrz metalowej obudowy znajduje się ceramiczny wkład z dużą liczbą wąskich kanałów. Materiałem wkładu może być między innymi kordieryt albo węglik krzemu. Kanały są naprzemiennie zamknięte od strony wlotowej i wylotowej. Spaliny nie mogą więc po prostu przelecieć przez nie prostą drogą, jak przez pustą rurę.

Gaz musi przeniknąć przez porowate ścianki oddzielające sąsiednie kanały. Cząstki osadzają się w strukturze filtra i na jej powierzchni, a oczyszczone spaliny trafiają do kanałów wylotowych. Z czasem warstwa osadu zwiększa opór przepływu. Pewien opór jest normalną cechą sprawnego filtra; problemem staje się dopiero jego nadmierny wzrost.

Wkład może mieć powłokę katalityczną wspomagającą zachodzące w nim reakcje. W niektórych układach łączy się także funkcje filtracji i redukcji tlenków azotu. Takich elementów nie powinno się traktować jak dowolnego ceramicznego sita. Niewłaściwie dobrana chemia, temperatura czy sposób płukania mogą naruszyć nie tylko mechanikę wkładu, lecz także jego właściwości chemiczne.

Sadza i popiół: dlaczego ta różnica zmienia sposób naprawy?

Sadza może zostać utleniona podczas regeneracji. Popiół nie znika w ten sposób. To rozróżnienie wyjaśnia, dlaczego w jednym samochodzie pomaga prawidłowo przeprowadzony cykl wypalania, a w drugim kolejne próby nie przynoszą trwałej poprawy.

Sadza jest produktem niepełnego spalania paliwa. Jej ilość zależy od warunków pracy i stanu silnika. Gdy osiągnięte zostaną odpowiednie warunki chemiczne i cieplne, sadza ulega utlenianiu, a powstałe produkty gazowe opuszczają filtr. W języku warsztatowym nazywa się to wypalaniem DPF, choć proces jest kontrolowaną reakcją zachodzącą we wkładzie.

Popiół tworzą niepalne pozostałości, pochodzące między innymi z dodatków do oleju silnikowego, zużywania się elementów silnika oraz, w wybranych układach, z dodatku wspomagającego regenerację. Stopniowo zajmuje miejsce w filtrze. Nie da się go usunąć samym podniesieniem obrotów ani kolejnym cyklem regeneracji. Filtr z dużą ilością popiołu wymaga oceny pod kątem odpowiedniego czyszczenia poza samochodem lub wymiany.

W używanym filtrze zwykle występują oba rodzaje osadów. Nie należy zatem zakładać, że udane wypalanie przywróciło mu pełną pojemność. Szczegółowe porównanie metod czyszczenia DPF pomaga dobrać sposób usuwania zanieczyszczeń do ich rodzaju.

Jak działa regeneracja pasywna?

Regeneracja pasywna zachodzi wtedy, gdy warunki w układzie wydechowym pozwalają utleniać sadzę bez specjalnego cyklu podgrzewania uruchamianego przez sterownik. Znaczenie mają temperatura, skład spalin i działanie elementów katalitycznych. Proces może towarzyszyć normalnej jeździe, szczególnie przy utrzymującym się obciążeniu silnika.

Nie oznacza to, że każda podróż drogą szybkiego ruchu całkowicie oczyszcza filtr. Samochód może jechać ze stałą prędkością, a temperatura i skład spalin nadal nie zapewnią wystarczającego tempa utleniania sadzy. Z drugiej strony brak wyraźnych oznak wypalania nie dowodzi, że w filtrze nic się nie dzieje. Regeneracja pasywna może przebiegać bez objawów zauważalnych z kabiny.

Dla kierowcy liczy się bilans: ile sadzy powstaje i ile zostaje usunięte. Sprawny diesel używany do dłuższych przejazdów zwykle ma korzystniejsze warunki niż identyczny samochód uruchamiany wiele razy dziennie tylko na kilka minut. Nie zwalnia to jednak z kontroli stanu silnika i obsługi zalecanej dla danego modelu.

Po co potrzebna jest regeneracja aktywna?

Gdy naturalne warunki nie wystarczają, sterownik może uruchomić regenerację aktywną. Zmienia wtedy sposób pracy silnika i układu oczyszczania spalin, aby podnieść temperaturę filtra. W zależności od konstrukcji wykorzystuje między innymi odpowiednie sterowanie wtryskiem paliwa i przepływem powietrza. Nie wszystkie samochody osiągają ten sam cel identyczną metodą.

Kierowca może zauważyć większe chwilowe zużycie paliwa, nieco wyższe obroty biegu jałowego, pracę wentylatorów albo czasową niedostępność systemu start-stop. Żaden z tych objawów osobno nie potwierdza jednak regeneracji. Wentylator pracuje również przy włączonej klimatyzacji, a start-stop ma wiele innych warunków działania.

Aktywna regeneracja potrzebuje czasu i spełnienia określonych warunków. Powtarzające się gaszenie silnika na początku cyklu może utrudniać opróżnianie filtra z sadzy. Jednorazowe przerwanie wypalania nie oznacza automatycznie awarii: układ zwykle podejmie kolejną próbę. Problemem jest powtarzalny sposób użytkowania, przy którym żadna próba nie zostaje ukończona.

Zasady postępowania zależą od modelu, dlatego zamiast uniwersalnej porady o konkretnej prędkości lepiej sprawdzić instrukcję samochodu. Szerzej wyjaśnia to artykuł o wypalaniu DPF podczas jazdy i regeneracji serwisowej.

Skąd sterownik wie, że DPF jest zapełniony?

Sterownik nie zagląda do filtra i nie waży znajdującej się w nim sadzy. Korzysta z pomiarów oraz modeli obliczeniowych. Ważnym źródłem informacji jest czujnik różnicy ciśnień. W typowym rozwiązaniu porównuje ciśnienie przed i za filtrem, a otrzymany wynik pomaga ocenić opór przepływu spalin.

Ta sama różnica ciśnień może mieć inne znaczenie na wolnych obrotach, a inne przy dużym obciążeniu. Przez filtr przepływają wtedy różne ilości gazu. Dlatego pojedyncza liczba odczytana tanim interfejsem nie wystarcza do oceny stanu DPF. Trzeba znać warunki pomiaru, jednostkę i wymagania konkretnego silnika.

Układ korzysta również z temperatur spalin oraz informacji o pracy silnika i wcześniejszych regeneracjach. Wartości opisane w aplikacji jako „masa sadzy” lub „masa popiołu” mogą być oszacowaniami. Nawet parametr nazywany masą zmierzoną bywa wielkością wyliczoną na podstawie ciśnienia i przepływu, a nie bezpośrednim pomiarem ilości osadu.

Awaria czujnika, zatkany przewód pomiarowy albo nieszczelność mogą zaburzyć ten obraz. Wtedy samochód może zgłaszać problem z DPF mimo innej przyczyny. Dlatego rozpoznanie objawów zapchanego filtra i podstaw diagnostyki jest rozsądniejszym początkiem niż zamawianie części na podstawie samej kontrolki.

DPF, FAP, katalizator i AdBlue — co je różni?

FAP to francuskie określenie filtra cząstek stałych. W potocznym użyciu nazwę tę często łączy się z układami korzystającymi ze specjalnego dodatku do paliwa, który ułatwia utlenianie sadzy. Sama nazwa nie wystarcza jednak do ustalenia budowy konkretnego samochodu. Trzeba sprawdzić wersję silnika i zastosowany system.

Dodatek używany w takim układzie nie jest tym samym co AdBlue. AdBlue służy układowi SCR do ograniczania emisji tlenków azotu i jest dozowane do układu wydechowego. Nie wlewa się go do oleju napędowego i nie uzupełnia nim zbiornika dodatku FAP. Pomylenie płynów może spowodować poważne uszkodzenia.

Katalizator utleniający również pełni inną funkcję niż DPF, choć współpracuje z nim i może znajdować się w tej samej obudowie. Uczestniczy w przemianie wybranych składników spalin oraz przygotowaniu warunków sprzyjających regeneracji. Filtr odpowiada przede wszystkim za zatrzymywanie cząstek. Sprawne działanie jednej części nie przesądza o sprawności całego zespołu.

Dlaczego DPF zapycha się szybciej niż powinien?

Krótkie przejazdy są częstym powodem problemów, ale łatwo przypisać im zbyt wiele. Samochód może regularnie pokonywać długie odcinki i nadal mieć kłopot z filtrem, jeżeli silnik nie osiąga wymaganej temperatury, układ wtryskowy pracuje nieprawidłowo albo sterownik blokuje regenerację z powodu zapisanej usterki.

Nieszczelność układu dolotowego może sprawić, że do cylindrów trafi mniej powietrza, niż zakłada sterownik. Nieprawidłowe działanie wtryskiwaczy pogarsza przebieg spalania. Nadmierne zużycie oleju dostarcza dodatkowych zanieczyszczeń, z których część pozostaje w filtrze jako popiół. W takich przypadkach DPF może być ostatnim elementem zgłaszającym skutki problemu powstającego znacznie wcześniej.

Znaczenie ma też poprawność wcześniejszych napraw. Zamienione przewody czujnika ciśnienia, niewłaściwa część, nieszczelność przy obudowie albo przypadkowe zerowanie wartości adaptacyjnych mogą spowodować trudne do zinterpretowania objawy. Informacja, że „filtr był niedawno robiony”, nie zastępuje opisu wykonanych czynności i wyników pomiarów.

Jaki wpływ ma olej silnikowy?

Silnik zużywa pewną ilość oleju również wtedy, gdy nie widać niebieskiego dymu. Pozostałości po jego spaleniu trafiają do układu wydechowego. Stąd znaczenie olejów o odpowiedniej zawartości składników tworzących popiół, często określanych jako low SAPS lub mid SAPS.

Dobór nie powinien jednak sprowadzać się do kupienia dowolnego produktu z napisem „do DPF”. Potrzebna jest właściwa aprobata producenta samochodu i lepkość przewidziana dla konkretnego silnika oraz warunków użytkowania. Olej dobry dla jednego diesla z filtrem może nie spełniać wymagań drugiego.

Wzrost poziomu oleju również wymaga uwagi. W niektórych konstrukcjach paliwo związane z regeneracją może przedostawać się do miski olejowej. Powtarzające się nieudane cykle zwiększają ryzyko jego rozcieńczania. Gdy poziom przekracza dopuszczalny zakres, nie należy traktować dłuższej jazdy jako sposobu naprawy. Najpierw trzeba ustalić przyczynę i zastosować zalecenia serwisowe.

Czy filtr DPF ma określoną żywotność?

Nie istnieje jeden przebieg, przy którym każdy DPF nadaje się do wymiany. Na jego stan wpływa konstrukcja, ilość zużywanego oleju, warunki pracy, historia usterek i jakość obsługi. Producent może przewidywać kontrolę lub określone czynności przy danym przebiegu, ale nie wolno przenosić takich zaleceń między różnymi modelami.

Filtr w samochodzie jeżdżącym głównie poza miastem może dobrze radzić sobie z sadzą, a mimo to po latach zgromadzić znaczną ilość popiołu. Z kolei auto z niewielkim przebiegiem może stracić sprawność DPF po awarii powodującej przegrzanie albo zanieczyszczenie wkładu olejem. Sam licznik kilometrów nie rozstrzyga, czy filtr da się oczyścić.

O dalszym postępowaniu powinny decydować stan wkładu, prawidłowo wykonane pomiary i przyczyna zapełniania. Jeżeli problem dotyczy usuwalnych osadów, czyszczenie może przywrócić użyteczną drożność. Jeżeli ceramika jest pęknięta lub stopiona, samo pozbycie się zabrudzeń nie odtworzy jej zdolności filtrowania.

Czy jazda miejska zawsze szkodzi filtrowi?

Miasto samo w sobie nie jest przyczyną uszkodzenia. Ważniejszy jest przebieg pojedynczej podróży. Kilkudziesięciominutowy przejazd rozgrzanym samochodem to inne warunki niż kilka uruchomień zimnego silnika i gaszenie go po pokonaniu niewielkiej odległości. Dlatego dwa auta używane „wyłącznie w mieście” mogą mieć zupełnie różną historię pracy DPF.

Duże znaczenie ma też pora roku i temperatura początkowa. Silnik uruchomiony po nocy potrzebuje czasu na osiągnięcie warunków roboczych. Jeżeli podróż kończy się wcześniej, sterownik może nie mieć okazji przeprowadzić potrzebnego cyklu. Powtarzanie takiego schematu przez wiele dni jest bardziej kłopotliwe niż pojedyncza krótka trasa pomiędzy dłuższymi przejazdami.

Nie należy jednak obarczać kierowcy winą za każdą usterkę filtra. Gdy sprawdzony wcześniej sposób eksploatacji nagle przestaje wystarczać, trzeba skontrolować samochód. Zmiana temperatury pracy, zużycia oleju lub ilości powstającej sadzy może mieć większe znaczenie niż to, czy auto przejechało ostatnio kilka kilometrów więcej.

Dlaczego wyczyszczony DPF nie jest filtrem bezobsługowym?

Usunięcie osadów odzyskuje część przestrzeni we wkładzie, lecz nie zatrzymuje procesów zachodzących podczas dalszej eksploatacji. Sadza nadal będzie powstawała, a niepalne pozostałości będą stopniowo przybywać. Po naprawie nadal obowiązują wymagania dotyczące oleju, diagnostyki usterek i obsługi konkretnego układu.

Nie oznacza to potrzeby profilaktycznego demontażu przy każdym przeglądzie. Sens ma obserwowanie stanu samochodu i wykonywanie czynności przewidzianych przez producenta. Regularne czyszczenie bez potwierdzonej potrzeby nie zastępuje dobrej obsługi, tak samo jak duży przebieg nie jest samodzielnym dowodem, że filtr nadaje się wyłącznie do wymiany.

Jak używać diesla, żeby nie pogarszać warunków pracy DPF?

Najwięcej daje sprawny silnik i użytkowanie pozwalające mu regularnie osiągać temperaturę roboczą. Nie trzeba przy każdym wyjeździe szukać wysokich obrotów. Potrzebne są warunki przewidziane przez producenta, a nie przypadkowe „przegonienie” samochodu. Zimny silnik nie powinien być mocno obciążany tylko po to, aby rzekomo oczyścić wydech.

W codziennej eksploatacji przydaje się obserwowanie zmian: czy regeneracje stały się wyraźnie częstsze, czy rośnie poziom oleju, czy samochód dłużej się nagrzewa i czy pojawiły się komunikaty. Pojedynczy objaw może mieć kilka przyczyn, lecz zestaw powtarzających się zmian daje warsztatowi znacznie lepszy punkt wyjścia niż stwierdzenie, że diesel „chyba nie lubi miasta”.

Sprawny DPF nie wymaga ciągłej uwagi kierowcy. Gdy zaczyna ją wymuszać, warto sprawdzić cały układ, zanim kolejne nieudane wypalanie, dodatek do paliwa albo kasowanie błędów przesłonią rzeczywistą przyczynę.
